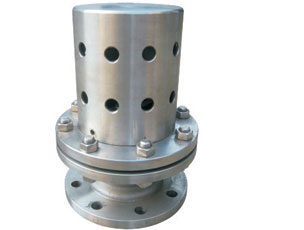

真空負壓安全閥
產品編號：171327-695
產品型號：YFA72W
更新時間：2014.07.20
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：
產品詳細介紹：
NO. 零件名稱 SFA72W-P材料 SFA72W-R材料 1 閥體 ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 2 閥座 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 3 調節圈 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 4 閥蓋 ZG1Cr18Ni9Ti 1Cr18Ni9Ti 5 閥桿 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 6 彈簧 50CrVA 50CrVA包覆氟塑料
一、產品簡介：
YFA72W系列真空負壓安全閥適用于溫度≤200℃的負壓系統，當容器內負壓超過允許值時，該閥自動開啟，吸入空氣；當容器內負壓達到允許值時，該閥自動關閉，從而保護設備及系統。安裝在正常非負壓系統，當容器和系統的放散閥未打開，產生負壓時，此閥自動開啟。
二、YFA72W壓安全真空負閥主要零部件材料：
三、YFA72W真空負壓安全閥使用溫度和使用介質：
四、YFA72W真空負壓安全閥外形尺寸和連接尺寸：
|
公稱通徑 |
尺寸 | ||||||
|
D |
D1 |
D2 |
Z-d |
b |
f1 |
H | |
|
15 |
95 |
65 |
45 |
4-14 |
14 |
2 |
110 |
|
20 |
105 |
75 |
55 |
4-14 |
16 |
2 |
130 |
|
25 |
115 |
85 |
65 |
4-14 |
16 |
2 |
150 |
|
32 |
140 |
100 |
78 |
4-18 |
18 |
2 |
180 |
|
40 |
150 |
110 |
85 |
4-18 |
18 |
3 |
200 |
|
50 |
165 |
125 |
100 |
4-18 |
20 |
3 |
221 |
|
80 |
200 |
160 |
135 |
4-18 |
22 |
3 |
245 |
|
100 |
220 |
180 |
155 |
8-18 |
22 |
3 |
253 |
|
125 |
250 |
210 |
185 |
8-18 |
24 |
3 |
280 |
|
150 |
285 |
240 |
210 |
8-23 |
24 |
3 |
329 |
|
200 |
340 |
295 |
265 |
8-23 |
26 |
3 |
377 |
|
250 |
395 |
350 |
320 |
12-23 |
28 |
3 |
440 |
1、①產品名稱與型號②產品口徑 ③產品材質與法蘭連接壓力。
2、若已經由設計單位選定的產品型號，請按產品型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中偉zj****為您審核把關。
